Schaltplan für 7-polige und 13-polige Anhängerstecker

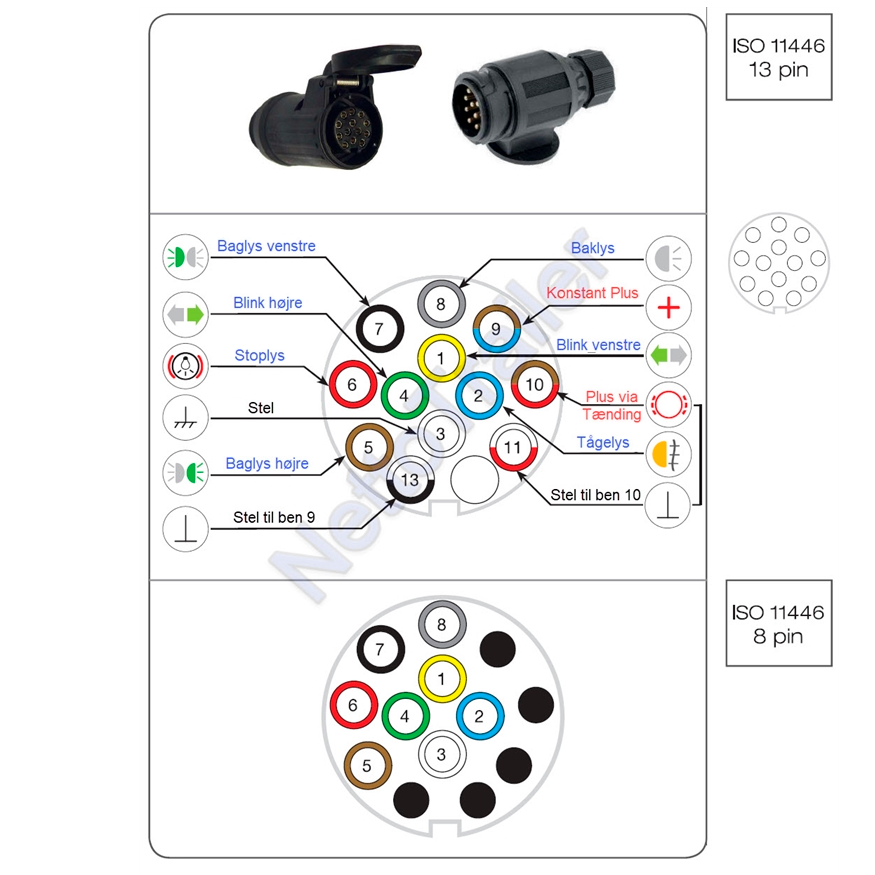

![7og13poletstik](https://www.trailerbloggen.dk/wp-content/uploads/2020/01/stik.png)
Glücklicherweise folgt die Installation von Anhängersteckern einem bestimmten Standard. Wir zeigen daher ein Diagramm für 7-polige und 13-polige Anhängerstecker.
Bei der Installation des Anhängersteckers ist es wichtig, dass die Enden richtig abisoliert werden.

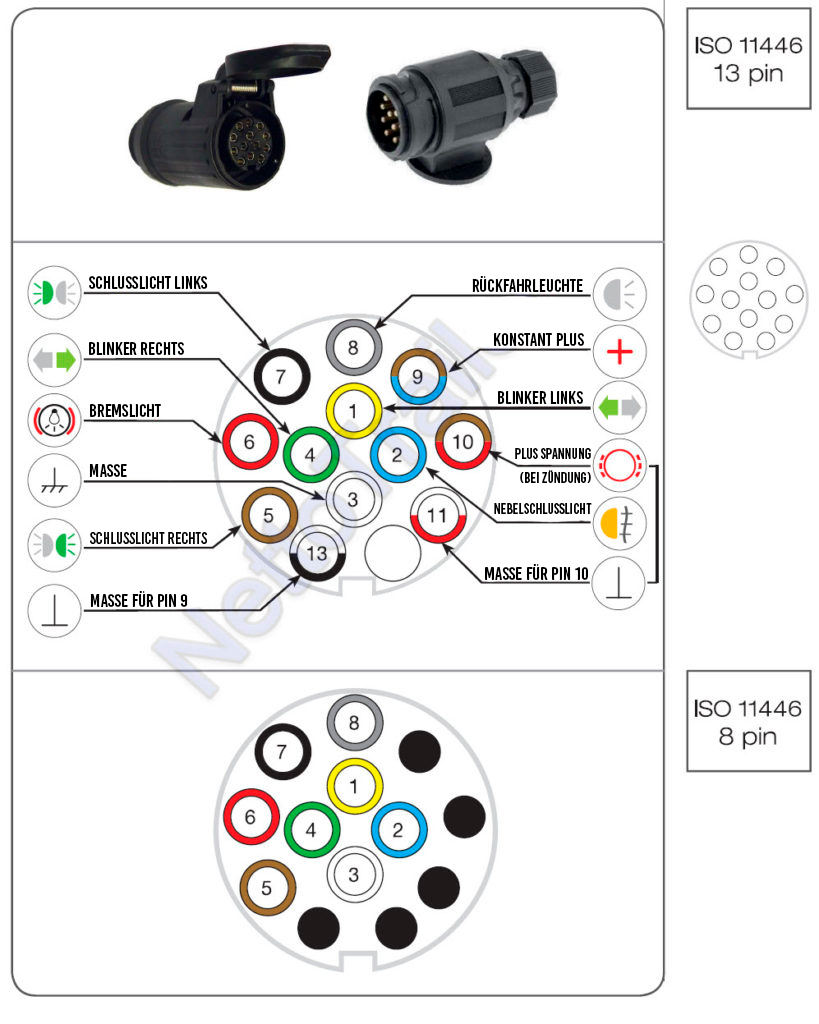

13-polige Anhängersteckverbindung / Schaltplan
![](https://www.trailerbloggen.dk/wp-content/uploads/2024/06/DIAGRAM-13-2-819x1024TYSK.png)
HINWEIS/ ACHTUNG:
Pin 9 entspricht KONSTANT PLUS
Pin 10 entspricht der PLUS Spannung, bei eingeschalteter Zündung.
Beachten Sie zudem den Zusammenhang zwischen:
- Pin 9 und Pin 13 => Pin 13 ist Masse für Pin 9
- Pin 10 und Pin 11 => Pin 11 ist Masse für Pin 10
7-polige Anhängersteckverbindung / Schaltplan
![](https://www.trailerbloggen.dk/wp-content/uploads/2024/06/DIAGRAM-7-3-842x1024TYSK.png)
